全站搜索
一、產品用途

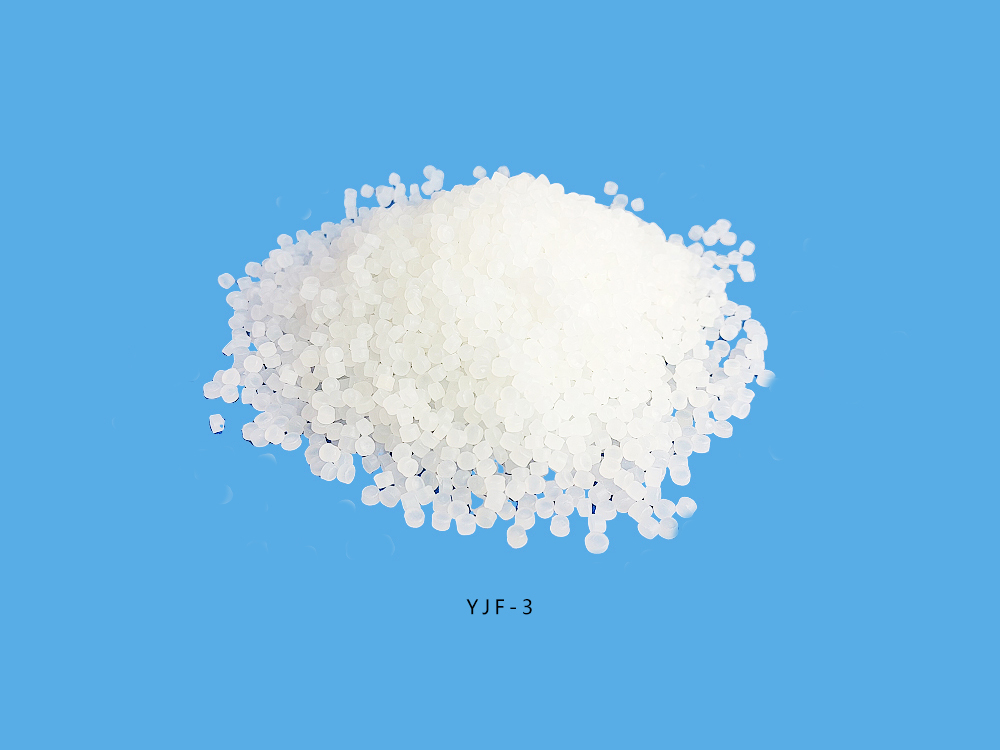

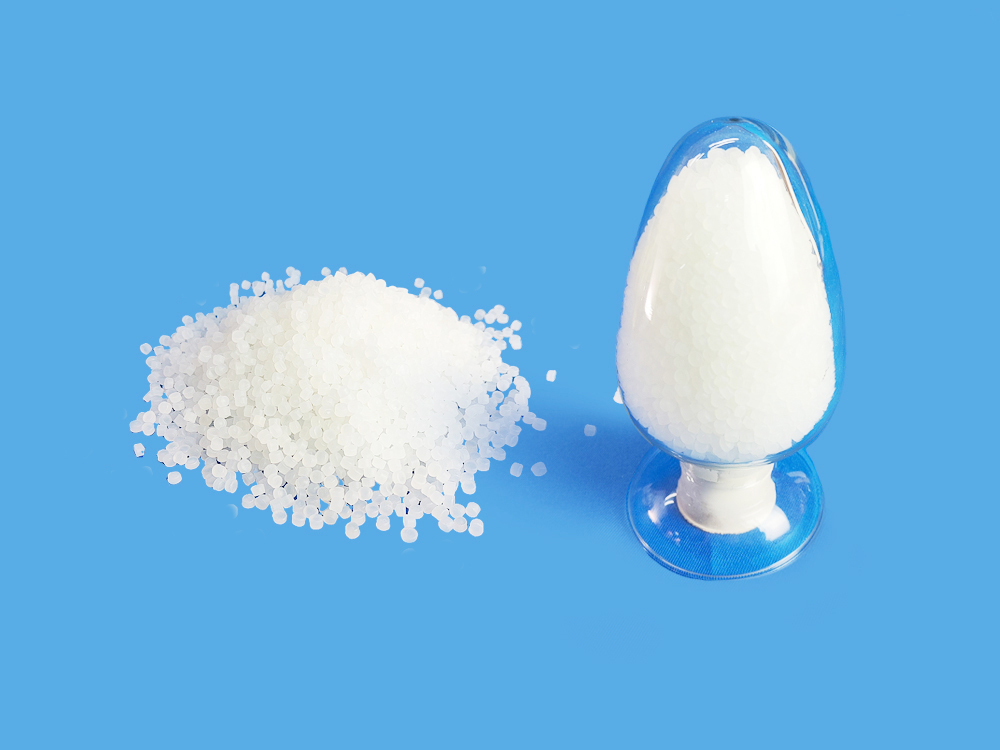

紫外光輻照交聯電纜料是以聚乙烯為主要原料，加入光引發劑、抗氧劑等助劑經混合、塑化、成粒而制得，本產品具有優良的機械性能、表面平整光滑、不產生預交聯以及擠出工藝簡單等特點。適用于3kV及以下擠包絕緣電力電纜絕緣層。
二、執行標準
本產品執行JB/T 10437-2004。
三、推薦設備溫度
溫區 | 機身/℃ | 機頭/℃ |
推薦擠出溫度： | 160-200 | 210-220 |
以上工藝參數僅做參考，具體溫度應視設備條件和加工對象及擠出物情況作適當調整。
四、產品性能指標
項目 | 單位 | 技術要求 |
拉伸強度 | MPa | 不小于13.5 |
斷裂伸長率 | % | 不小于350 |
低溫沖擊脆化溫度（-76℃） | 個 | 不大于15/30 |
凝膠含量 | % | 不小于80 |
體積電阻率（20℃） | Ω·m | 不小于1×1014 |
介電強度 | MV/m | 不小于25 |
空氣烘箱熱老化試驗后（135℃，168h） | ||
拉伸強度變化率 | % | 不超出±20 |
斷裂伸長率變化率 | % | 不超出±20 |
熱延伸（200℃，0.2MPa，15min） | ||
負荷下伸長率 | % | 不大于80 |
冷卻后永久變形 | % | 不大于5 |
五、貯存與使用
1、紫外光輻照交聯電纜料產品應貯存在清潔、干燥、通風的庫房內，在運輸過程中避免日曬雨淋，貯存溫度應該不低于0℃。自生產日起儲存期應不超過六個月；
2、紫外光輻照交聯電纜料應注意防水、防潮、防止陽關直射。開箱后盡快使用完成，如果一次性使用不完，需密封避光處理，且不宜存放時間過長。
Copyright?山東泰開電纜有限公司 . Design by 星際DMT
魯公網安備 37099202000297號
產品中心
返回
PVC護套料、絕緣料
