一、產品概述

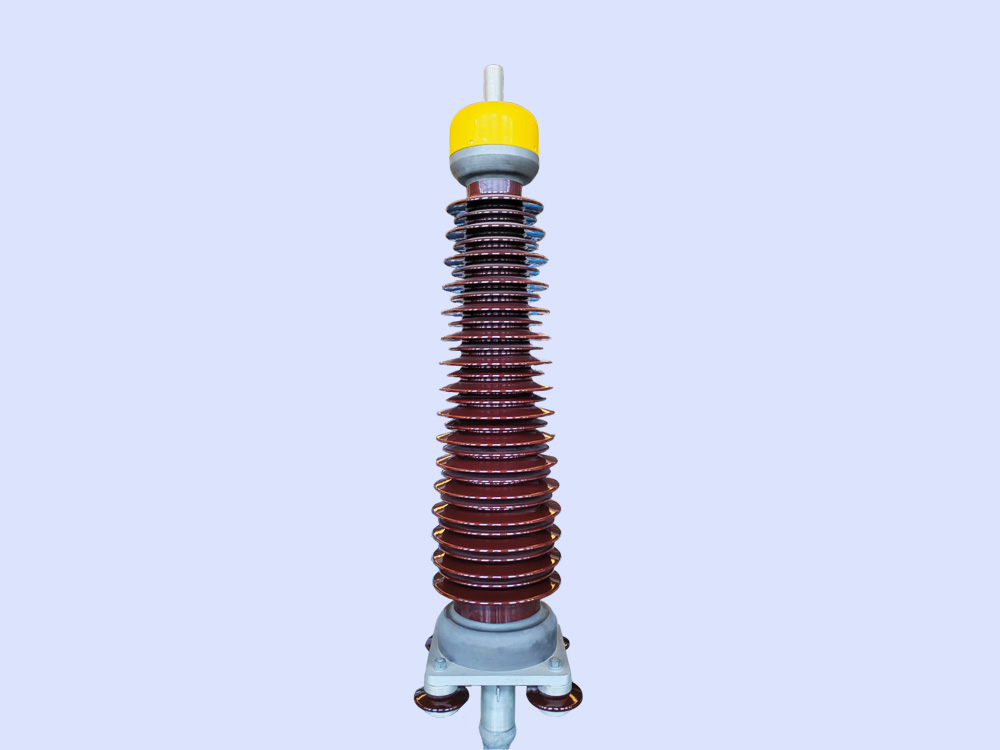

瓷套采用高強度電工陶瓷、大小傘裙結構，外形為錐形，防污性能好，瓷套內填充聚異丁烯絕緣油，采用高質量的密封圈部件，確保了產品長期運行的絕緣性和可靠性。
二、執行標準
本產品執行GB/T 11017、GB/T 18890、IEC60840、IEC62067。
三、使用特性
1、采用進口高彈性模量的液體硅橡膠和增強型應力錐結構，確保應力錐對電纜絕緣界面的穩定壓力，消除了產品長期運行后應力錐應力松弛而導致界面壓力下降的隱患，確保產品的長期可靠運行；
2、終端出線連接棒和電纜導體之間采用壓接連接、出線連接棒安裝后可承受導線 2kN 的水平拉力，機械強度高；
3、終端的出線連接棒上端配有通用活動出線連接夾具，架空線連接方便、靈活；
4.、在終端的頂部配有防暈屏蔽罩，可以有效密封雨水并屏蔽上端零部件產生電暈的可能；
5、終端尾管上配有電纜鋁護套專用接地線耳，可以滿足電纜正常運行及短路運行情況下的接地需求。
四、產品型號
YJZWY4 型：適用于戶內（外）Ⅳ級污穢等級。
五、產品性能指標
產品型號 | 電壓等級 | 適用截面 | 爬電距離 | 污穢等級 | 產品高度 |
YJZWFY4-50/66 | 66kV | 185-1400mm2 | ≥2248 | Ⅳ級 | 1900mm |
YJZWFY4-64/110 | 110kV | 240-1600mm2 | ≥3906 | Ⅳ級 | 2100mm |
YJZWFY4-127/220 | 220kV | 400-2500mm2 | ≥7812 | Ⅳ級 | 3200mm |
