一、產品概述

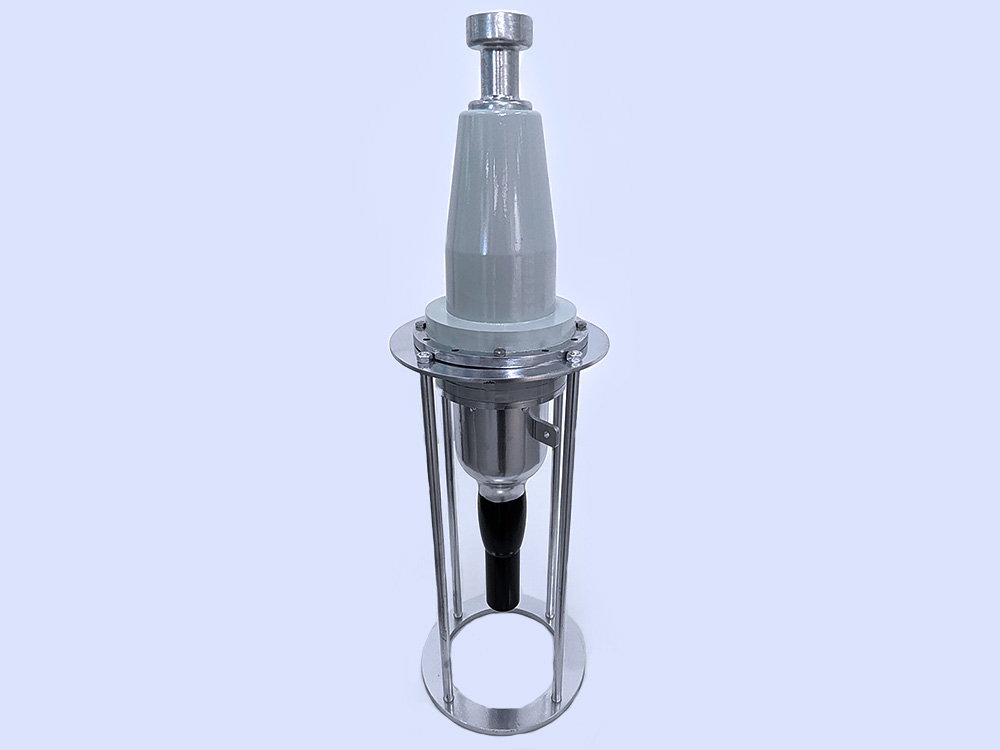

插拔式GIS終端為純干式結構，電纜線芯和環氧套管采用插拔式連接方式，套 管可預先提供給GIS設備廠家裝配使用，安裝、維護更方便，內部無任何液體、氣體介質，節省了大量空間。
二、執行標準
本產品執行GB/T 11017、GB/T 18890、IEC60840、IEC62067、IEC62271。
三、使用特性
1、全預制、純干式結構，內部無需任何填充劑，免維護，無污染；
2、結構緊湊、密封可靠，現場安裝靈活、方便；
3、采用插拔式導體連接，觸頭采用進口彈簧觸指，接觸性能優越，導電性能可靠；
4、環氧套管內高壓、接地部分分別采用雙金屬屏蔽結構，電場經有限元優化設計；
5、通過調節出線桿及屏蔽罩的長度，可滿足兩種長度規格的組合電器的使用需求；彈簧推進結構，確保界面永久徑向壓力。
四、產品型號
YJZGG 型：適用于電力電纜和GIS 組合電器的連接。
五、產品性能指標
產品型號 | 電壓等級 | 適用截面 | 裝配尺寸 |
YJZGG-50/66 | 66kV | 185-1400mm2 | 583/310 |
YJZGG-64/110 | 110kV | 240-1600mm2 | 757/470 |
YJZGG-127/220 | 220kV | 400-2500mm2 | 960/620 |
